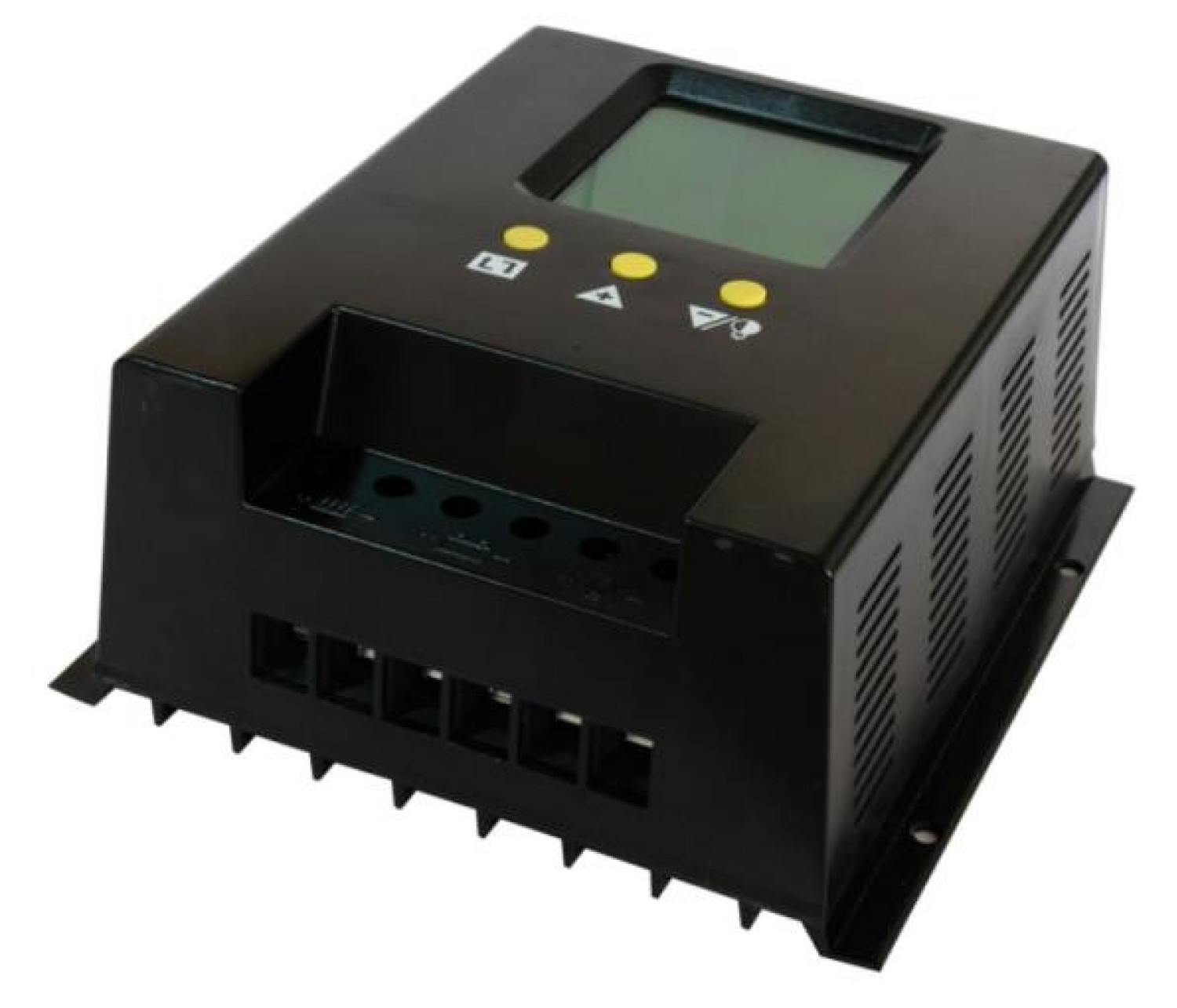

Juta 80А-12/24В (CM8024Z)

Особенности

1. Отображение параметров на ЖК графическом дисплее

2. Клавишное управление.

3. Автоматическое определение рабочего напряжения системы

4. Интеллектуальный ШИМ режим зарядки

5. Автоматическая температурная компенсация

6. Регулируемые параметры управления зарядки-разрядки

7. Выбор режима нагрузки

8. Защита от переразряда аккумулятора

9. Отображения расчетной емкости заряда и разряда аккумулятора

10. Отключение батареи при низком напряжении (LVD)

11. Защита от неправильного подключения батареи

12. Защита от перегрузки.

Схема подключения

Индикация

При каждой загрузке контролера на ЖКИ дисплее отображается системное напряжение

- 12V для 12В системы

- 24V для 24В системы

Отображаемые параметры

Для просмотра параметров коротко нажмите, переход на следующую страницу просмотра параметров осуществляется с каждым нажатием

Страницы параметров:

1. Температуру окружающей среды и напряжение аккумулятора.
2. Сила тока зарядки и сила тока нагрузки.
3. Отображение емкости заряда аккумулятора и потребленная емкость нагрузкой.
4. Напряжения на панели солнечной батареи.

Устанавливаемые параметры

Для изменения параметров нажмите и удерживайте пока дисплей не отобразит режим установок, Для перехода по страницам установок нажимайте  и нажимайте  или  для изменения параметров.

Страницы параметров:

1. Напряжение выравнивающей (absorber) зарядки,
2. Напряжение поддерживающей (float) зарядки,
3. Напряжение отключения нагрузки (защита от переразряда аккумулятора) – LVD,
4. Напряжение возобновление подключения нагрузки (после защиты от переразряда аккумулятора) – LVR,

Предупреждающие сообщения.

Каждый раз как обнаруживается какая-то неисправность или изменение параметра за пределы допустимой нормы на дисплее отображается предупреждающее сообщение, содержащее количество предупреждений и их коды.

Описание функции клавиш

Короткое нажатие: Страница вверх.
Длительное нажатие: Войти в режим настройки параметров. Сохранить параметр.

Короткое нажатие: Изменить параметр в режиме настройки. Вход на страницу предупреждений.
Длительное нажатие: Последовательное изменение параметров в режиме настройки. Восстановление значения по умолчанию на странице 1. Очистка данных заряда, разряда и мощности на странице 3.

Короткое нажатие: Изменить параметр в режиме настройки. Включить и выключить нагрузку в нормальном режиме.
Длительное нажатие: Последовательное изменение параметров в режиме настройки.

Технические характеристики
