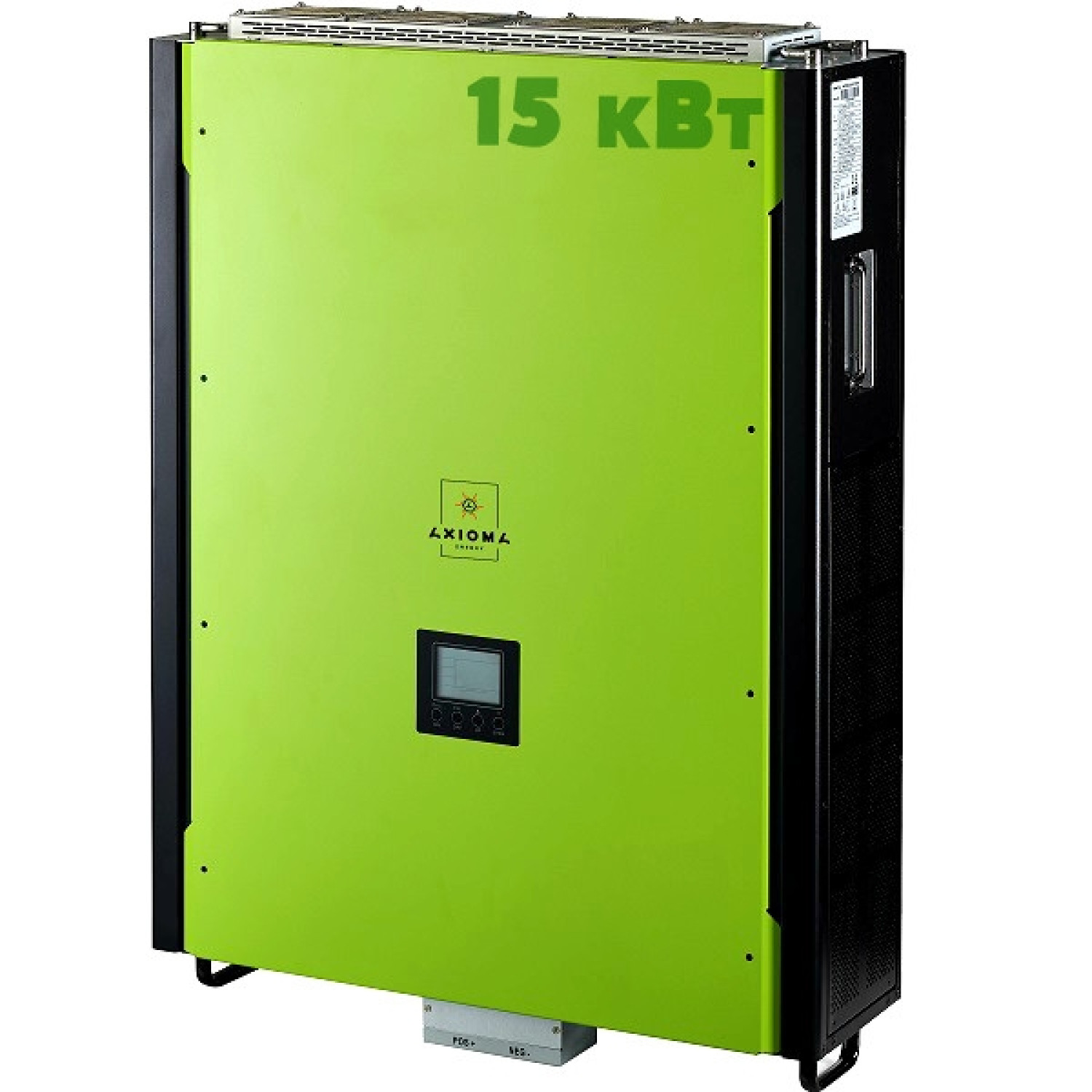

Солнечный инвертор Axioma Energy IsGrid 15000 - гибридный MPPT 15кВт 48В

Сетевой солнечный инвертор ISGRID 15000, AXIOMA energy с резервом 15 кВт, 380 В

Технические характеристики:

• Модель 15KW
• Номинальная мощность 15000 W
• Фотомодули (DC)
• Макс. Мощность 22500 W
• Номинальная напряжение 720 VDC
• Максимальная напряжение 900 VDC
• Рабочий диапазон напряжения 350 VDC ~ 900 VDC
• Напряжение включения / напряжение кочана генерации 320 VDC / 350 VDC
• Диапазон напряжения MPPТ / Полное НАГРУЗКИ MPPТ 350 VDC ~ 850 VDC / 400 VDC ~ 800 VDC
• Количество MPPT трекеров 2
• Максимальный ток PV1: 37.2 A; PV2 18.6 A
• Максимальный обратный ток с инвертора к массиву 0 А
• Сеть выход (переменный ток)
• Номинальная исходное напряжение 230 VAC (P-N) / 400 VAC (P-P)
• Диапазон исходное напряжения 184 - 265 VAC на фазу
• Диапазон частот на выходе 47.5 ~ 51.5 Hz или
• 59.3 ~ 60.5Hz
• Номинальный выходной ток 21,7 A на фазу
• Пусковой ток / длительность 25,5 A на фазу / 20мс
• Ток к.з. / Длительность 68 A на фазу / 1мс
• Ток срабатывания защиты 68 A на фазу
• Коэффициент мощности 0.9 lead - 0.9 lag
• Напряжение пуска 120-140 VAC на фазу
• Напряжение автоматического перезапуска 180 VAC на фазу
• Диапазон допустимых входных напряжений 170 - 280 VAC на фазу
• Номинальная частота 50 Hz / 60 Hz
• Входная мощность переменного Тока 15000VA / 15000W
• Максимальный входной ток 40 A
• Пусковой ток 40 A / 1мс
• Максимальная входная мощность 16000W
• Допустимый диапазон входного напряжения 170 ~ 280 VAC per phase
• Допустимый диапазон частот 40.0 ~ 60.0 Hz
• Максимальный входной ток 40 A
• Режим работы от АКБ
• Номинальная исходное напряжение 230 VAC (P-N) / 400 VAC (P-P)
• Входящий частота 50 Hz / 60 Hz (Автоматическое грунта конуса)
• Синусоида Чистая синусового волна
• Входящий Мощность 15000VA / 15000W
• КПД (Постоянный ток до переменного тока) 91%
• Время передачи <15мс (режим: есть сеть - сеть отсутствует)
• Время передачи в параллельных режими ≤50мс (Режим: есть сеть - сеть отсутствует)
• АКБ и Заряд (свинцово-кислотных / Литиевые)
• Диапазон напряжения постоянного тока 40 - 60 VDC
• Номинальная напряжение постоянного тока 48 VDC
• Максимальный ток разряда аккумулятора 275 A
• Максимальный зарядный ток 200 A
• Основные характеристики
• Размер ДхШхВ (мм) 820 x 650 x 224
• Вес нетто (кг) 62
• Порт связи RS-232 / USB
• Интеллектуальный слот Доступные SNMP, Modbus и AS-400 слоты
• Класс защиты I
• Степень защиты IP20
• Влажность 0 ~ 90% RH (без конденсации)
• Рабочая температура -10 to 55 ° C (снижение мощности после 50 ° C)
• Высота Макс. 2000м *

- Возможность "смешивать" энергию из разных источников. К примеру, потребляя 8 кВт от сети и 7 кВт от солнечных батарей, выдавать в нагрузку 15 кВт. Сетевой (on-grid) солнечный трехфазный (380В) инвертор с резервной функцией (back-up) мощностью 15кВт ISGRID 15000 AXIOMA energy одновременно совмещает в себе такие возможности:

- Работает как источник бесперебойного питания (ИБП). К примеру, допустим, произошло отключение питающей сети, при этом общее потребление Вашими нагрузками составляло 15 кВт, а  солнечные батареи обеспечивали 10 кВт. В этом случае инвертор перейдёт в автономный режим работы и выдаст на Ваши нагрузки те же самые 15 кВт, взяв 10 кВт от солнечных батарей и недостающие 5 кВт от аккумуляторных батарей.

- Работает как автономный инвертор, не подключённый к внешней электросети. Солнечные батареи обеспечивают мощность для нагрузки, одновременно заряжая аккумуляторные батареи, а в сумерках и ночью, мощность для нагрузки инвертор отбирает от аккумуляторных батарей.

- Работает как зарядное устройство для аккумуляторов. Зарядка может производиться как от солнечных батарей, так и от сети.

- Позволяет управлять источниками электроэнергии (сеть, солнечные батареи, аккумуляторы), которые Вы используете в каждый момент времени. Это очень важная функция, позволяющая максимально использовать энергию солнечных батарей и оптимизировать Ваши расходы на электроэнергию. Вы, к примеру, можете выбирать продавать излишки электроэнергии по “зеленому тарифу” либо накопить излишки в аккумуляторах для последующей минимизации потребления сетевого электричества.

Схема параллельного подключения сетевых инверторов с резервной функцией выглядит так:

Панель для подключений к инвертору:

Стандартная схема подключения сетевого солнечного трехфазного инвертора с резервной функцией выглядит так:

Однако более интересной схемой подключения инвертора является такая:

При такой схеме подключения также возможна установка автоматического реле переключающего все домашние электроприборы с линии сетевого электричества на линию резервного энергоснабжения.

Дисплей:
