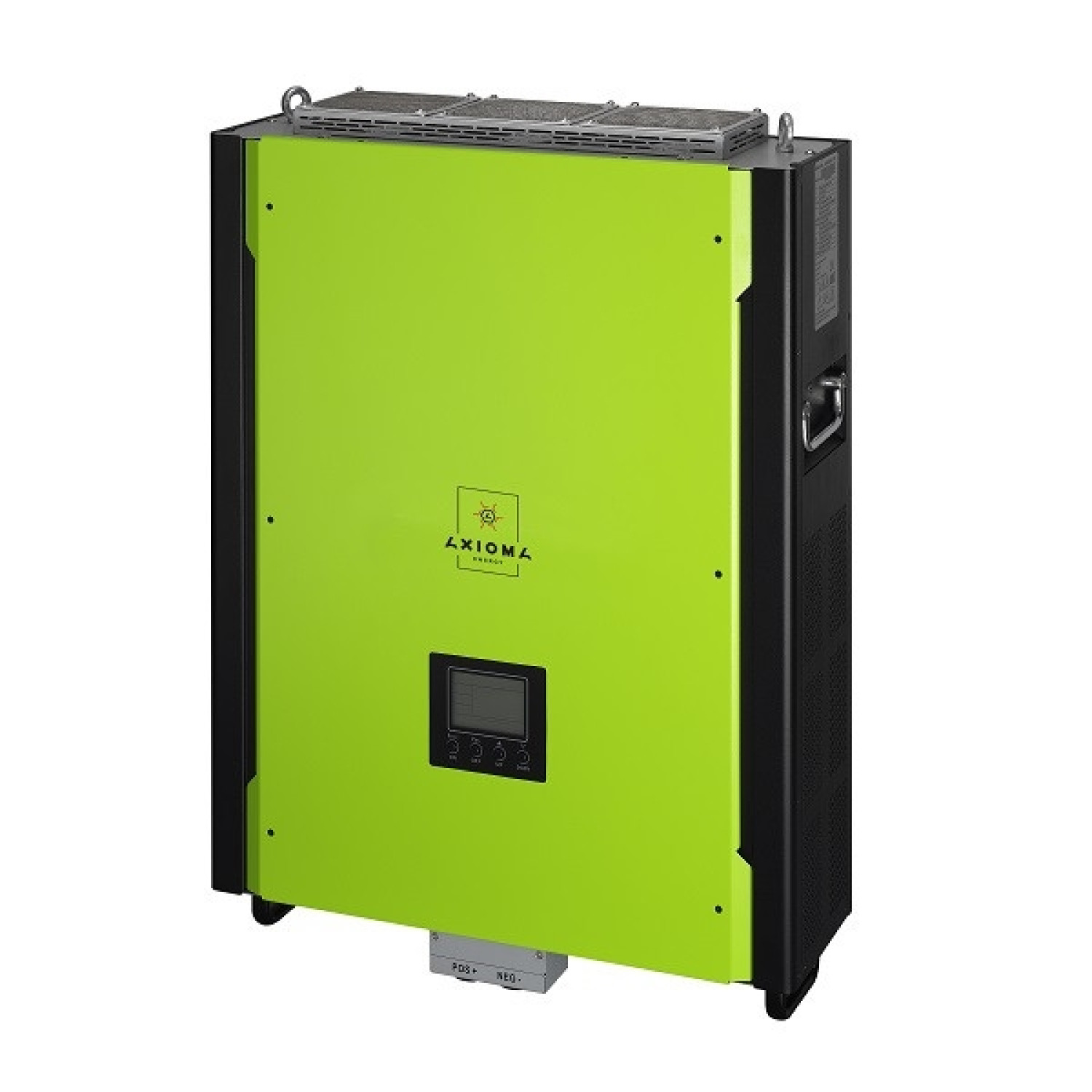

Солнечный инвертор Axioma Energy IsGrid 10000 - гибридный MPPT 10кВт 48В

Сетевой солнечный инвертор ISGRID 10000, AXIOMA energy с резервом 10 кВт, 380 В

Технические характеристики:

• Модель 10KW
• Номинальная мощность 10000 W
• Фотомодули (DC)
• Макс. мощность 14850 W
• Номинальное напряжение 720 VDC
• Максимальное напряжение 900 VDC
• Рабочий диапазон напряжения 300 VDC ~ 900 VDC
• Напряжение включения / напряжение начала генерации 320 VDC / 350 VDC
• Диапазон напряжения MPPT / Полная нагрузка MPPT 350 VDC ~ 850 VDC / 400 VDC ~ 800 VDC
• Количество MPPT трекеров 2
• Максимальный ток 2 * 18.6 A
• Ток короткого замыкания 25 A
• Максимальный обратный ток с инвертора к массиву 0 A
• Сеть выход (переменный ток)
• Номинальное выходное напряжение 230 VAC (P-N) / 400 VAC (P-P)
• Диапазон выходного напряжения 184 - 265 VAC на фазу
• Диапазон частот на выходе 47.5 ~ 51.5 Hz или
• 59.3 ~ 60.5Hz
• Номинальный выходной ток 14.5 A на фазу
• Пусковой ток / Продолжительность 17 A на фазу / 20мс
• Ток к.з. / Продолжительность 51 A на фазу / 1мс
• Ток срабатывания защиты 51 A на фазу
• Коэффициент мощности 0.9 lead - 0.9 lag
• Вход переменного тока
• Напряжение пуска 120-140 VAC на фазу
• Напряжение автоматического перезапуска 180 VAC на фазу
• Диапазон допустимой входного напряжения 170 - 280 VAC на фазу
• Номинальная частота 50 Hz / 60 Hz
• Входная мощность переменного тока 10000VA / 10000W
• Максимальный входной ток 40 A
• Пусковой ток 40 A / 1мс
• Режим работы от АКБ
• Номинальное выходное напряжение 230 VAC (P-N) / 400 VAC (P-P)
• Выходная частота 50 Hz / 60 Hz (автоматическое зондирование)
• Cинусоида Чистая синусовая волна
• Выходная мощность 10000VA / 10000W
• КПД (постоянный ток до переменного тока) 91%
• АКБ и Заряд (свинцово-кислотные / Литиевые)
• Диапазон напряжения постоянного тока 40 - 60 VDC
• Номинальное напряжение постоянного тока 48 VDC
• Максимальный ток разряда аккумулятора 275 A
• Максимальный зарядный ток 200 A
• Основные характеристики
• Габариты и масса
• Размер ДхШхВ (мм) 622 x 500 x 167.2
• Вес нетто (кг) 40
• порты связи
• Порт связи RS-232 / USB
• Интеллектуальный слот Доступные SNMP, Modbus и AS-400 слоты
• условия эксплуатации
• Класс защиты I
• Степень защиты IP20
• Влажность 0 ~ 90% RH (без конденсации)
• Рабочая температура -10 to 55 ° C (снижение мощности после 50 ° C)
• Высота Макс. 2000м *

Сетевой (on-grid) солнечный трехфазный (380В) инвертор с резервной функцией (back-up) мощностью 10кВт ISGRID 10000 AXIOMA energy одновременно совмещает в себе такие возможности:

- Возможность "смешивать" энергию из разных источников. К примеру, потребляя 6 кВт от сети и 4 кВт от солнечных батарей, выдавать в нагрузку 10 кВт.

- Работает как обычный сетевой солнечный инвертор. При этом в данной модели инвертора есть 2 независимых MPPT трекера, что позволяет подключать к инвертору две группы солнечных батарей с разными условиями освещенности. К примеру, солнечные батареи с южного склона крыши на один вход, а с северного склона крыши на другой вход. Таким образом можно максимизировать выработку солнечной энергии. Также не требует обязательного подключения аккумуляторных батарей.  Отдельно отметим, что возможен режим работы в режиме сетевого солнечного инвертора и по резервному выходу. К примеру, солнечные батареи выдают совокупную мощность 6 кВт, а Ваша нагрузка потребляет 3 кВт, тогда инвертор генерирует 3 кВт на нагрузку и оставшиеся 3 кВт в сеть. При этом нет надобности в дорогих аккумуляторных батареях, они не показаны на рисунке ниже.

- Работает как источник бесперебойного питания (ИБП). К примеру, допустим, произошло отключение питающей сети, при этом общее потребление Вашими нагрузками составляло 10 кВт, а  солнечные батареи обеспечивали 6 кВт. В этом случае инвертор перейдёт в автономный режим работы и выдаст на Ваши нагрузки те же самые 10 кВт, взяв 6 кВт от солнечных батарей и недостающие 4 кВт от аккумуляторных батарей.

- Работает как автономный инвертор, не подключённый к внешней электросети. Солнечные батареи обеспечивают мощность для нагрузки, одновременно заряжая аккумуляторные батареи, а в сумерках и ночью, мощность для нагрузки инвертор отбирает от аккумуляторных батарей.

- Работает как зарядное устройство для аккумуляторов. Зарядка может производиться как от солнечных батарей, так и от сети.

- Позволяет управлять источниками электроэнергии (сеть, солнечные батареи, аккумуляторы), которые Вы используете в каждый момент времени. Это очень важная функция, позволяющая максимально использовать энергию солнечных батарей и оптимизировать Ваши расходы на электроэнергию. Вы, к примеру, можете выбирать продавать излишки электроэнергии по “зеленому тарифу” либо накопить излишки в аккумуляторах для последующей минимизации потребления сетевого электричества.

Схема параллельного подключения сетевых инверторов с резервной функцией выглядит так:

Панель для подключений к инвертору:

1. Клеми фотомодулів

2. Клеми мережі

3. Клеми акумулятора

4. Клеми навантаження

5. RS-232 порт

6. USB порт

7. Логічний слот

8. Заземлення

11. Перекидне реле

12. Тепловий датчик акумуляторної батареї

13. EPO

14. Вимикач змінного струму

15. Перемикач постійного струму

16. Реле контролю

17. Порти зв’язку паралельного з’єднання інверторів

18. Порти розподілу току паралельного з’єднання інверторів

Стандартная схема подключения сетевого солнечного трехфазного инвертора с резервной функцией выглядит так:

Однако более интересной схемой подключения инвертора является такая:

При такой схеме подключения также возможна установка автоматического реле переключающего все домашние электроприборы с линии сетевого электричества на линию резервного энергоснабжения.

Дисплей:

Дисплей трехфазного сетевого инвертора ISGRID 10000 с резервной функцией позволяет получать информацию:

• о напряжении и частоте сетевого электричества.
• о напряжении, частоте и мощности переменного тока на выходе, а также мощности потребляемой нагрузками.
• о работе солнечных батарей - напряжение и мощность, вырабатываемый каждой группой солнечных батарей.
• о режиме работы аккумулятора - напряжении на клеммах аккумулятора, степени заряженности аккумулятора(в % от полной емкости).
• о выработанной инвертором энергии за указанный промежуток времени.
• о настройках инвертора.
