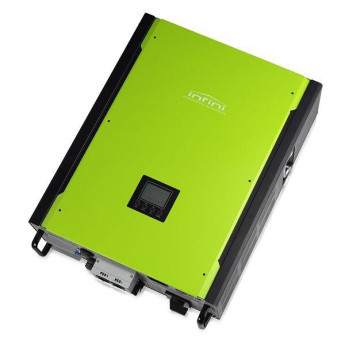

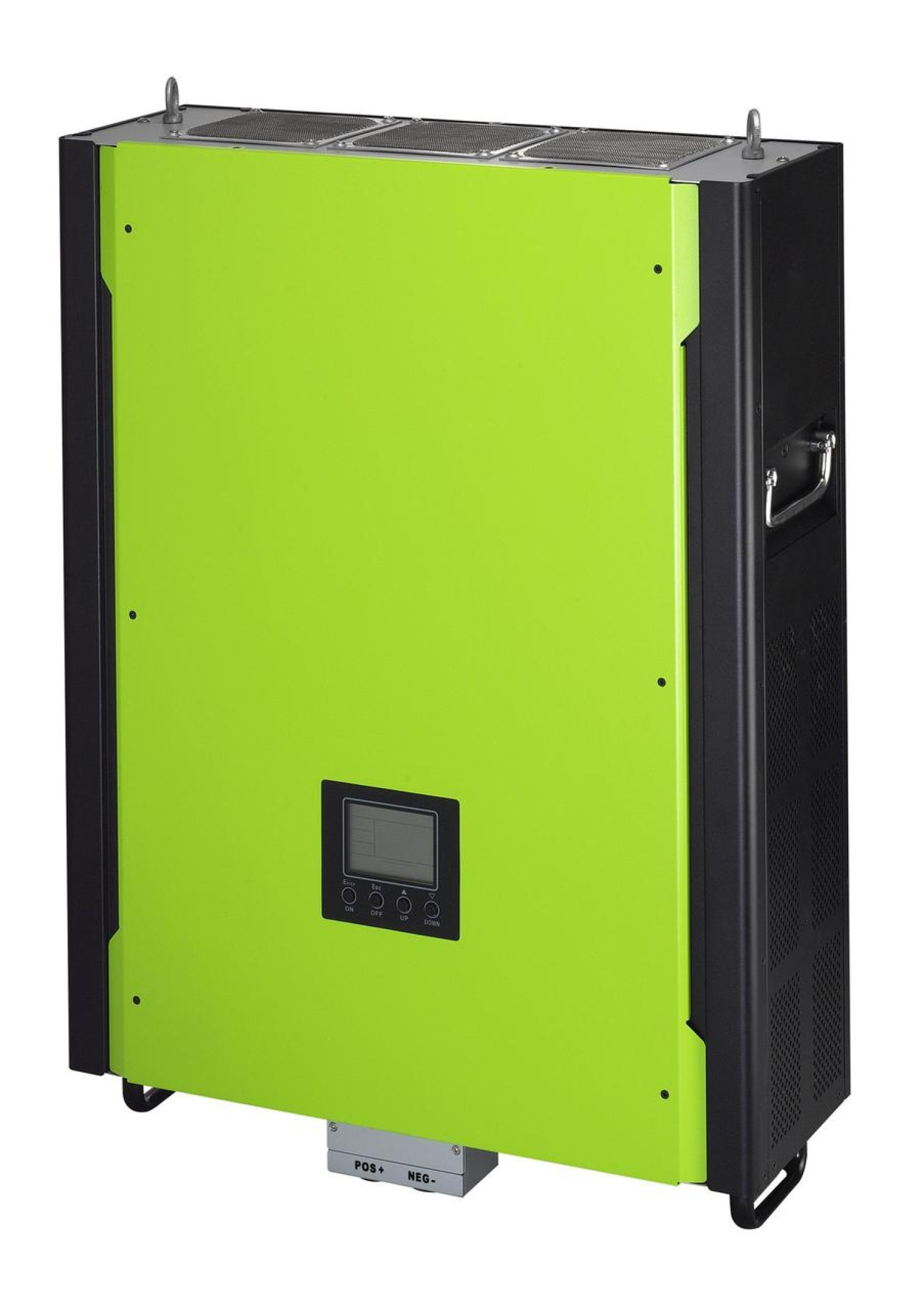

Солнечный инвертор InfiniSolar 10kW - гибридный MPPT 10кВт 48ВКоммуникация с BMS

Производитель трехфазного сетевого(on-grid) солнечного инвертора  с резервной функцией InfiniSolar 10kW - компания Voltronic Power (Тайвань).

Voltronic Power - один из крупных мировых производителей электротехнических товаров, в т.ч. и сетевых инверторов.

Мы рады предложить Вам товары Voltronic Power в Украине.

Больше информации о производителе на официальном сайте - https://www.voltronicpower.com/

Сетевой трехфазный инвертор с резервной функцией Infini Solar является полным аналогом инверторов серии ABi-Solar,  Stark country,  MPP solar, и производится той же компанией - Voltronic Power.

Сетевой (on-grid) солнечный трехфазный (380В) инвертор с резервной функцией (back-up) мощностью 10кВт InfiniSolar 10kW одновременно совмещает в себе такие возможности:

-возможность "смешивать" энергию из разных источников. К примеру, потребляя 6 кВт от сети и 4 кВт от солнечных батарей, выдавать в нагрузку 10 кВт.

-работает как обычный сетевой солнечный инвертор. При этом в данной модели инвертора есть 2 независимых МППТ трекера, что позволяет подключать к инвертору две группы солнечных батарей с разными условиями освещенности. К примеру, солнечные батареи с южного склона крыши на один вход, а с северного склона крыши на другой вход. Таким образом можно максимизировать выработку солнечной энергии. Также не требует обязательного подключения аккумуляторных батарей.  Отдельно отметим, что возможен режим работы в режиме сетевого солнечного инвертора и по резервному выходу. К примеру, солнечные батареи выдают совокупную мощность 6 кВт, а Ваша нагрузка потребляет 3 кВт, тогда инвертор генерирует 3 кВт на нагрузку и оставшиеся 3 кВт в сеть. При этом нет надобности в дорогих аккумуляторных батареях, они не показаны на рисунке ниже.

 -работает как источник бесперебойного питания (ИБП). К примеру, допустим, произошло отключение питающей сети, при этом общее потребление Вашими нагрузками составляло 10 кВт, а  солнечные батареи обеспечивали 6 кВт. В этом случае инвертор перейдёт в автономный режим работы и выдаст на Ваши нагрузки те же самые 10 кВт, взяв 6 кВт от солнечных батарей и недостающие 4 кВт от аккумуляторных батарей.

-работает как автономный инвертор, не подключённый к внешней электросети. Солнечные батареи обеспечивают мощность для нагрузки, одновременно заряжая аккумуляторные батареи, а в сумерках и ночью, мощность для нагрузки инвертор отбирает от аккумуляторных батарей.

-работает как зарядное устройство для аккумуляторов . Зарядка может производиться как от солнечных батарей так и от сети.

-позволяет управлять источниками электроэнергии(сеть, солнечные батареи, аккумуляторы), которые Вы используете в каждый момент времени. Это очень важная функция, позволяющая максимально использовать энергию солнечных батарей и оптимизировать Ваши расходы на электроэнергию. Вы, к примеру, можете выбирать продавать излишки электроэнергии по “зеленому тарифу” либо накопить излишки в аккумуляторах для последующей минимизации потребления сетевого электричества.

С 2015г. в инверторах InfiniSolar 10kW предусмотрена возможность параллельной работы до трех инверторов по резервному выходу.

Таким образом, к резервному выходу инвертора можно подключать нагрузку общей мощностью до 30кВт.

Схема параллельного подключения сетевых инверторов с резервной функцией InfiniSolar 10kW(они же ABi-Solar, Stark Country, MPPsolar) выглядит так:

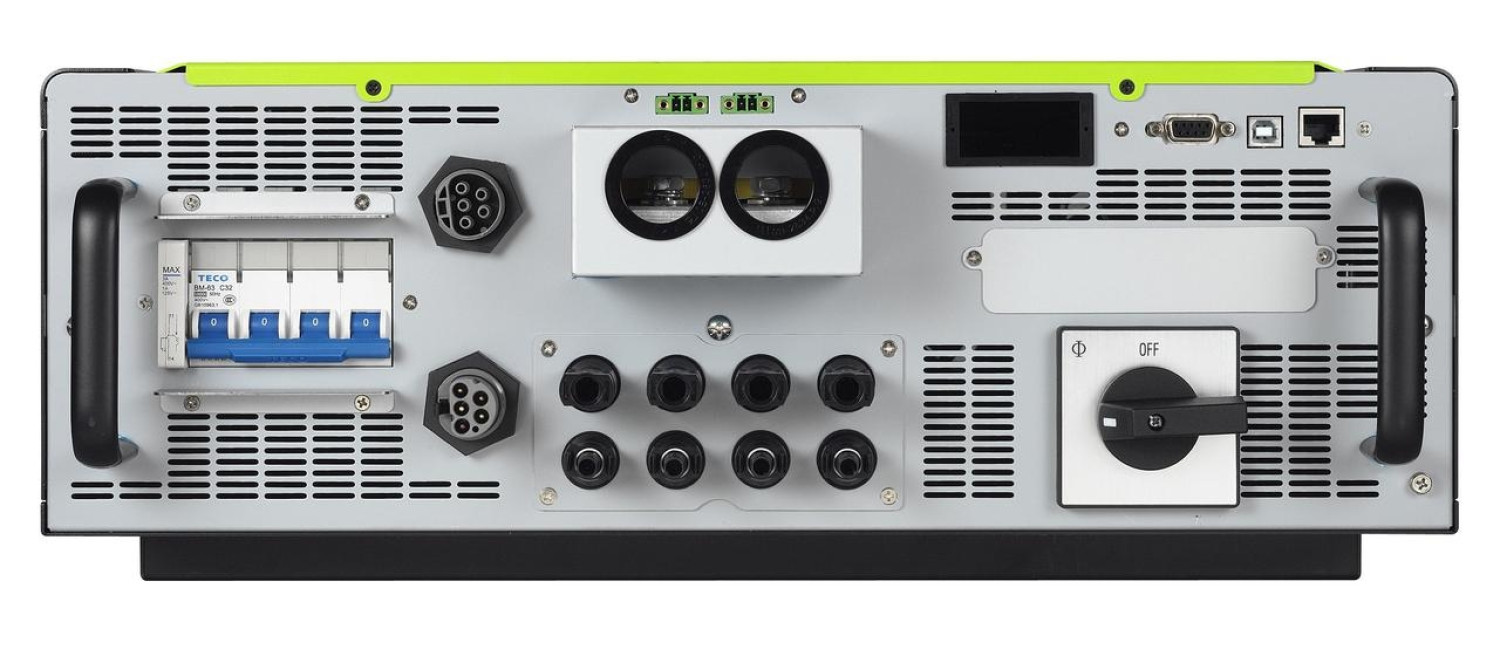

Панель для подключений к инвертору выглядит так.

1. Входы для солнечных батарей (2 MPPT трекера) 2. Вход для переменного тока (Сеть) 3. Вход для Аккумуляторов 4. Выход для переменного тока (потребители, резерв) 5. Порт RS-232 6. USB слот 7. Интеллектуальный слот 8. Заземление 11. Dry Contact(возможно использования для управления запуском генератора). 12. Температурный датчик для аккумуляторов 13. EPO 14. Предохранители переменного тока 15. Выключатель постоянного тока 16. Порт контроля реле (для автоматического переключения с сетевого выхода на резервный).

Стандартная схема подключения сетевого солнечного трехфазного инвертора с резервной функцией InfiniSolar 10kW выглядит так:

Однако более интересной схемой подключения инвертора является такая:

При такой схеме подключения также возможна установка автоматического реле переключающего все домашние электроприборы с линии сетевого электричества на линию резервного энергоснабжения.

Дисплей трехфазного сетевого инвертора InfiniSolar 10kW с резервной функцией позволяет получать информацию: - о напряжении и частоте сетевого электричества. - о напряжении, частоте и мощности переменного тока на выходе, а также мощности потребляемой нагрузками. - о работе солнечных батарей - напряжение и мощность, вырабатываемый каждой группой солнечных батарей.  - о режиме работы аккумулятора - напряжении на клеммах аккумулятора, степени заряженности аккумулятора(в % от полной емкости). - о выработанной инвертором энергии за указанный промежуток времени. - о настройках инвертора.

Технические характеристики трехфазного сетевого солнечного инвертора  с резервной функцией на 10кВт 380В от Voltronic Power (модель-InfifniSolar 10KW) приведены в таблице.
